“北京市嘉德艺术”位于北京市五四大街与王府井大街大街交口的西南角，该建筑坐落于历史区域内，对中国而言有着特殊的意义。建筑处于两条街道的交叉口，更是处于两个世界的交叉口：北京最著名的王府井商业街和五四大街交叉口，这里是清朝结束后新文化运动的起源地。在这里的建筑除了要尊重周边的环境，还要能体现拍卖中心文化与商业共存的特性。”

　　该项目由“北京皇都房地产开发有限公司”开发,“泰康之家(北京)投资有限公司”投资兴建，著名德国建筑师奥雷·舍人与北京市建筑设计研究院合作设计。该项目位于北京市区的繁华区段，建筑高度有限高要求，同时考虑到该项目的实际使用功能，无论其建筑设计、结构设计，还是幕墙系统设计以及工程施工，都将面临诸多困难和高难度的挑战。

　　这座坐落于北京故宫附近的“嘉德艺术中心”将成为中国最早艺术品拍卖行的新总部。该综合体将多个机构混合在一起，其功能包括博物馆、活动空间和文化生活中心。该建筑嵌进北京中心的历史文脉中，其下部像素化的体量，从纹理、颜色和繁杂的规模与建筑周边的城市胡同肌理相融合，建筑上部则通过大尺度玻璃砖与北京现代城市相呼应。悬浮的“环”型体量在建筑中创造了一个内部庭院，与北京四合院的特殊建筑形式产生共鸣。

　　建筑上半部分采用隐框玻璃幕墙，与周边的城市规模相呼应，在建筑内部，博物馆陈列展示的区域被合并在一起，丰富的展品和多样化的拍卖空间可为各类活动提供场地。建筑的 中心还设有一个1700平方米的无柱展厅，最大限度保证其活动空间的灵活性。建筑上部环状的酒店由透明的大尺寸玻璃砖构成，其建筑肌理与邻近的胡同与四合院产生共鸣。与皇家的紫禁城相比，砖显得更具普适性，更能代表民间社会与其价值观念，一种中国文化中谦卑的、非精英主义观念。建筑下部的外立面由像灰色石头一样的像素化图案组成，建筑师通过成千上万的穿孔将中国历史上最重要的山水画“富春山居图”投映在立面上。

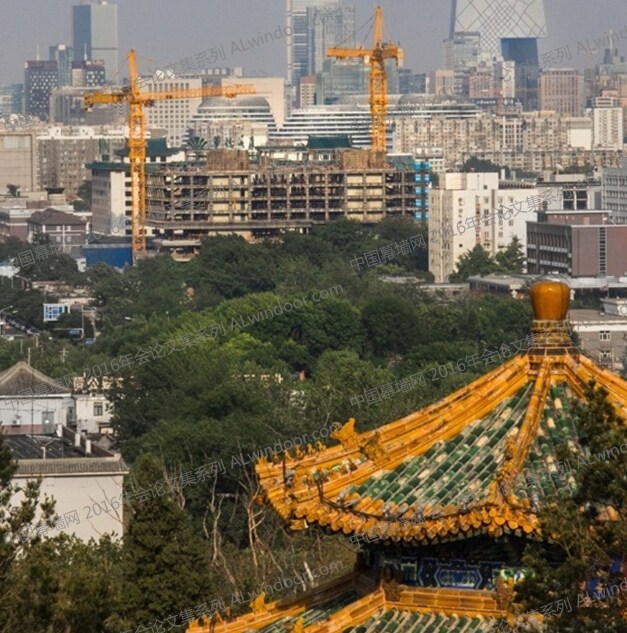

　　这栋楼的一切都很有意思，尤其是它所处的环境，它位于北京的城市中心处，对面是美术馆，旁边是一块历史胡同区。从故宫后边的景山上就可以看出这栋建筑是如何一点一点地融入到城市天际线当中的，它前面正对着的就是扎哈·哈迪德设计的银河SOHO和OMA事务所设计的CCTV央视大楼总部。

　　按照建筑师对外墙的设计理念，外墙采用“青砖”样式的砖石“像素”放置在建筑底部，以元代画家黄公望的著名山水画《富春山居图》为模板，通过精炼提取的数千个圆孔像素嵌入墙体之中，创造出抽象的山水轮廓。建筑上方四方体酒店采用漂浮的、大尺度的玻璃砖，呼应附近的胡同和四合院的纹理。

　　要实现上述建筑师的设计理念，外墙幕墙的设计与施工将面临巨大的挑战，这座体量并不大的建筑，其幕墙的设计和施工都将颠覆传统的幕墙设计和施工理念。本文仅介绍上部玻璃幕墙的设计施工难点。

　　玻璃幕墙位于建筑的上部5层~8层，共4层，内庭部分局部为9层。表面看来，该建筑玻璃幕墙为中规中矩的矩形，外表面平平整整，既没有大的立面凹凸，也没有异形的空间曲面，所有人都以为这种项目是既容易设计又容易施工的;然而只要了解到这座玻璃幕墙既不是双层幕墙，又不是光电幕墙，也不是单元式幕墙，而其综合单件确须高达2600元/㎡才能完成，就可以想象其玻璃幕墙的特殊性了。下面分别就其玻璃幕墙的结构形式、幕墙与主体钢结构的锚固设计、玻璃板块的构造系统设计、层间防火设计等四个方面分析其特殊性。

　　一、玻璃幕墙的特殊结构形式

　　该玻璃幕墙的结构形式与传统各种幕墙形式均不相同，既不是单元式，也不是普通的构件式，也不能采用点支式，这些多种结构系统经过多次论证后均被否定，最终选用了一种独特的幕墙结构系统，即“网片式结构小单元板块的幕墙系统”。

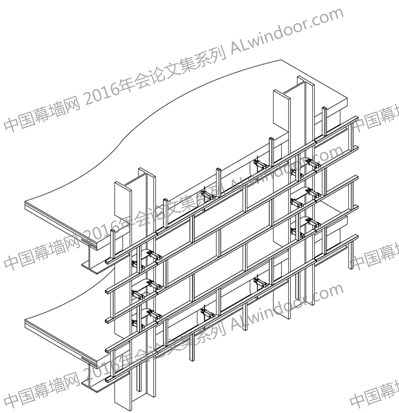

　　玻璃立面玻璃分割仿造古代建筑青砖墙体的“磨砖对缝”构造工艺，建筑师要求立面采用大块玻璃砖代替青砖实现砖墙墙体的外观效果，而室内功能为酒店客房，必须要视线通透、视野开阔，因此幕墙龙骨必须与玻璃分割形式统一。传统的单元式幕墙、构件式幕墙都需要贯通的立柱悬挂在主体结构上才能支撑起幕墙的骨架，但贯通的立柱则无法实现立面错缝的玻璃砖效果。经反复比较论证，最终确定以室内每个开间(柱网宽度5200mm,层高3350mm)为一个节间，每节间设计成整体龙骨骨架结构，该骨架结构四周与主体结构柱及结构梁进行锚固，实现玻璃幕墙的结构骨架，因此将此骨架定义为“网片式”结构。

　　选定玻璃幕墙的主受力骨架形式后，接下来就是完善细节设计，包括网片结构材质、连接形式、与主体结构连接锚固方式、相邻节间的伸缩位移设计、与玻璃板块的连接方式等等。

　　考虑到网片的整体稳定性，最终选择采用60×90×4的Q235B矩形钢管焊接钢网片方式，钢网片则按3D3S整体建模进行结构计算，满足设计要求。

　　二、幕墙与主体钢结构的锚固设计

　　该项目整体结构为钢结构，梯间核心筒为钢柱混凝土筒体结构，混凝土楼板为“几”形瓦楞板上浇捣混凝土，由于混凝土楼板厚度不够预埋件的锚固厚度要求，故不能采用在混凝土楼板内预埋铁件的方式提供幕墙的锚固点，因此5层~8层玻璃幕墙连接的锚固支座只能设置在主体钢结构的H形钢梁及H形钢柱上。

　　大多数工程在主体钢结构施工时，幕墙结构形式尚未最终确定，导致钢结构加工时无法提前将幕墙用的锚固钢板预先焊接在钢结构构件上。或者由于商务方面的问题，即使幕墙锚固方案已确定，也会导致在总包施工时无法完成幕墙锚固铁件施工。本项目也不例外，由于幕墙设计方案滞后，导致钢结构施工时无法提前完成幕墙用锚固钢板施工。而现场混凝土楼板也不能满足预埋的要求，故幕墙用锚固件只能在现场进行后施工。经与设计院结构工程师、监理公司、总包方反复研究讨论，并在现场钢结构焊接进行测试试验，选择对主体钢结构影响最小的施工方法实现后锚固钢板的焊接施工连接，最终确定后锚固钢板施工须达到如下要求：(1)后锚固钢板选用12厚钢板肋板焊接在主体钢结构的H形钢柱及钢梁的翼缘之间的腹板上，不得单独焊接在翼缘板边。(2)焊缝高度为4~6mm，焊缝必须分段焊接，连续施焊的长度不得超过100mm。(3)施工顺序为沿钢构件中心线对称焊接，焊接部位按钢结构的防腐要求补刷防腐漆及防火涂料。(4)幕墙与主体钢结构之间的连接必须为螺栓铰接，不得为全焊接刚接连接，即幕墙与主体钢结构之间的连接件必须一端是焊接另一端为螺栓连接;

3D3S整体建模计算各种工

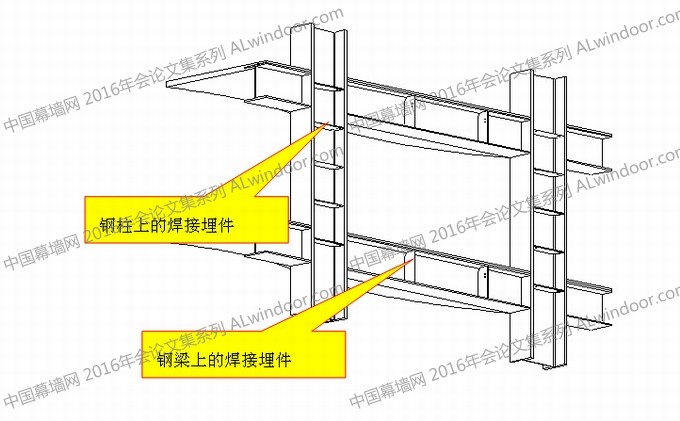

　　上述方案确定后，现场即可按实测钢梁钢柱的尺寸下料加工锚固钢板，再按上述要求进行焊接，解决了与总包及钢结构之间的工艺交叉施工问题。实际施工如下图所示：

　　在H形钢梁的上下翼缘板之间焊接竖向钢板肋板，幕墙连接件支座与此钢肋板采用不锈钢螺栓连接，与幕墙钢网片进行焊接连接，如下图所示;

　　在H形钢柱的左右翼缘板之间焊接横向钢板肋板，幕墙连接件支座与此钢肋板采用不锈钢螺栓连接，与幕墙钢网片进行焊接连接，如下图所示;

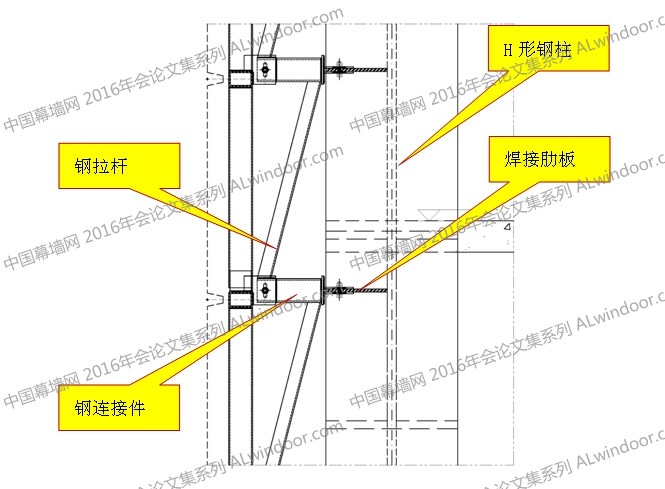

　　由于钢支座悬挑尺寸较大，为防止钢网片在自重作用下下垂，钢柱上的支座另设置了斜向拉杆，以确保钢网片的稳定性;

　　三、玻璃板块的构造系统设计

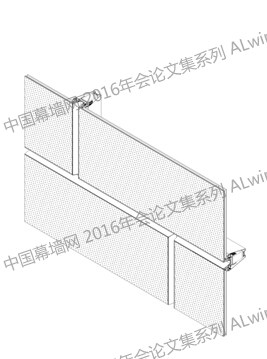

　　按照建筑师仿古青砖墙“磨砖对缝”的设计理念，玻璃幕墙的结构支撑系统采用焊接钢网片已解决了主次龙骨与主体钢结构的特殊支撑问题，接下来就须解决玻璃面板的连接固定问题。“玻璃砖”需要达到“漂浮”在主体结构外表面的效果，就必须在每件“玻璃砖”的四周均设计为凹槽，因此传统的压条式明框幕墙和压块式隐框幕墙的构造均不能实现这种效果。

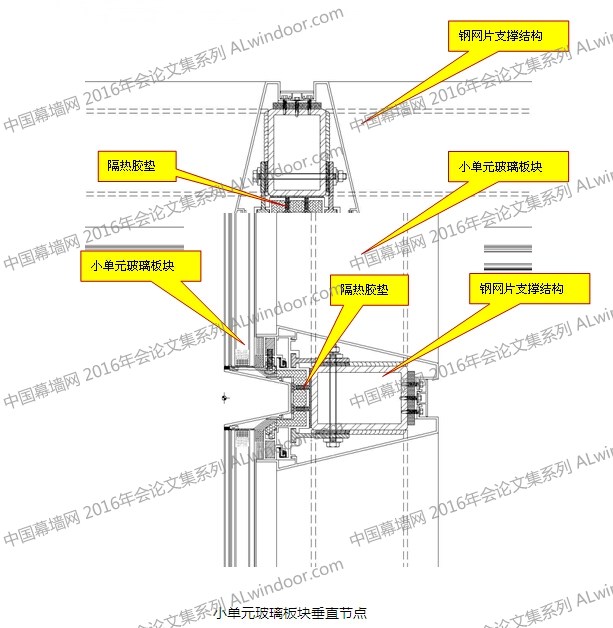

　　经反复论证并在现场安装多种形式的实物样板，最终采用了“小单元”玻璃板块解决了这一难题，完美实现了建筑师的设计理念。

　　四、层间防火设计

　　由于“玻璃砖”的模数为1733×837.5(按柱跨5200三等分，层高3350四等分)，导致室内酒店客房的隔墙与幕墙竖向龙骨总有50%的龙骨不能对齐，且水平方向的横龙骨与楼板地面完成面也不能对齐，给楼层间的防火及房间之间的隔声封堵带来很大的困难。

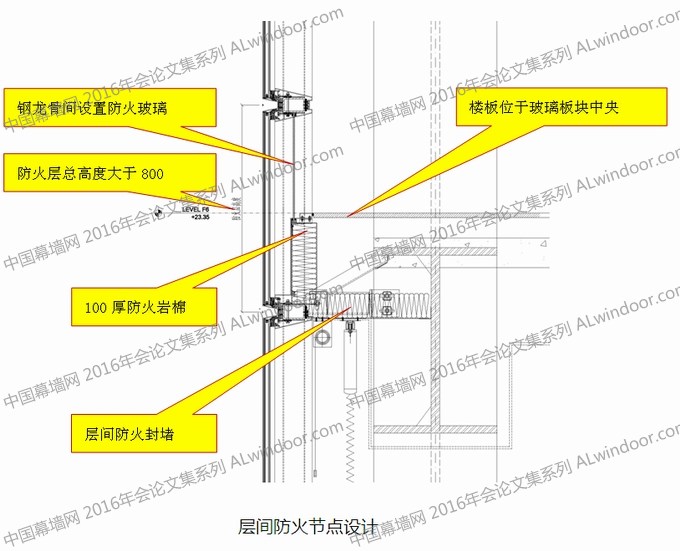

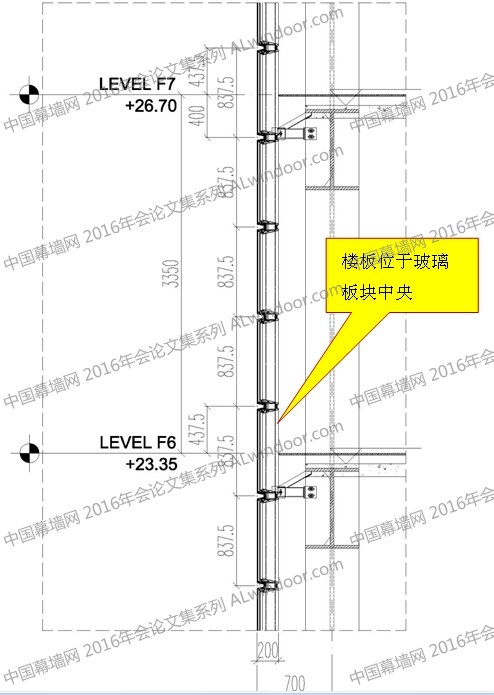

　　如图所示，在满足室内采光、透视等各种测试要求后，确定了玻璃砖的高度分布方式，而按此分布方式，结构楼板则位于玻璃板块的中央位置，主体结构梁底及楼板面均与幕墙的横向龙骨不能对齐，且相距尺寸较大。这不仅给室内装修设计带来了困难，也给外幕墙的层间防火设计及施工带来了很大困难。

　　如何在满足建筑师的要求下，又能满足《建筑设计防火规范》的要求?按照规范要求，“无窗间墙和窗槛墙的幕墙，应在每层楼板外沿设置耐火极限不低于1.00h、高度不低于0.8m的不燃烧实体裙墙”，且“幕墙与每层楼板、隔墙处的缝隙应采用防火封堵材料封堵”。本项目幕墙距离主体结构楼板边的空间较大，达到450mm，因此必须在幕墙边沿设置800高的防火层，且应与主体结构楼板进行封堵。经多方案反复比选，最终采用了实体防火层与铯钾防火玻璃相结合的方式解决了这一难题。

　　具体方法是：沿幕墙水平横龙骨与主体钢梁之间设置1.5mm厚的镀锌钢板，上铺设100厚的防火岩棉，先解决幕墙与结构楼板之间的缝隙封堵问题。在层间防火高度方向，原本设计将分格高度837.5范围内沿上下分格的横向钢管之间布置1.5mm厚的镀锌钢板，外侧安装2mm厚的氟碳喷涂铝板，在铝板与镀锌钢板之间填塞100mm厚的防火岩棉，与上下两层的钢龙骨共同形成高度不低于800mm的防火层;但建筑师坚持要求楼板以上为采光透视区域，不同意采用钢板和防火棉封堵。最终采用了防火隔断与透明铯钾防火玻璃共同形成800mm高的防火层，既满足了建筑师室内透视的要求，也满足了防火规范的要求.

　　本文仅就上述四个方面分析了本项目幕墙的特殊性，而本项目的复杂之处还远不止上述几个方面，这也只是其中的一种形式的幕墙，除此之外还有其他五种类型的幕墙系统，而每种类型的幕墙均有其特殊性，另外在通风设计、节能设计、室外吊顶设计等各个方面还有诸多可圈可点之处。
