上海中心大厦

• 工程概况

上海中心大厦位于上海浦东新区陆家嘴金融区，与金茂大厦和上海环球金融中心相邻，为一栋多功能的摩天大楼；主要用于办公用途，同时配有酒店、商业、观光等其他公共设施。

塔楼结构高度580m，建筑总高度632m。地上酒店区、办公区、观光区共124层，顶部设备用房5层，此外还有裙房7层，地下室5层。总建筑面积共58万平方米。

• 设计分析

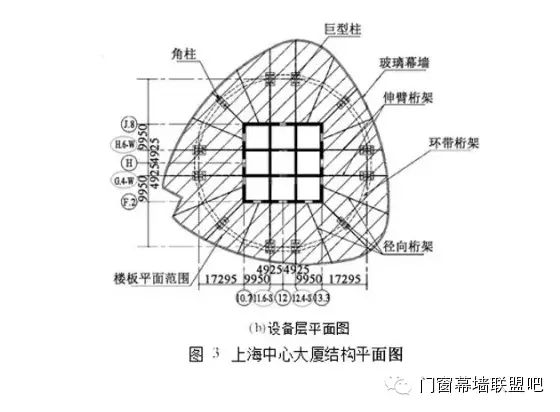

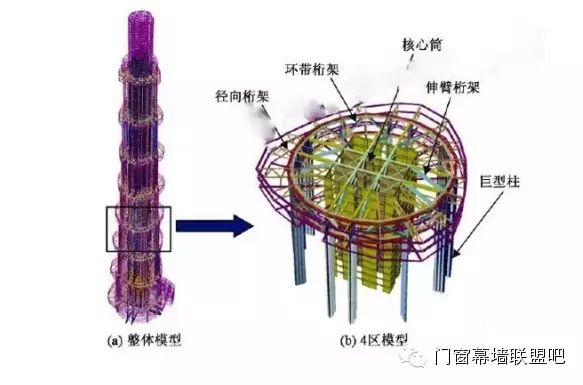

上海中心大厦塔楼主体结构采用巨型框架-伸臂-核心筒结构体系。巨型框架由8根巨型柱、4根角柱及8道位于加强层的箱形空间环带桁架组成。巨型柱和角柱均为钢骨混凝土柱，分别在8区顶部和5区顶部终止。

两层高的箱形环带桁架既是抗侧力体系巨型框架的一部分，也是建筑周边次框架柱的转换桁架。

核心筒平面形状沿高度根据建筑平面功能作相应调整，底部平面为30m×30m的方形布置，中部为切角方形布置，顶部为十字形布置。
塔楼的2，4～8区共设置了6道两层高的伸臂桁架。

伸臂桁架将巨型柱与核心筒联系起来，既能约束核心筒的弯曲变形，又能高效地利用周围的8根巨型柱以减小结构的整体变形和层间位移。

此外，各分区的加强层均设置了径向桁架作为幕墙结构的支承系统。

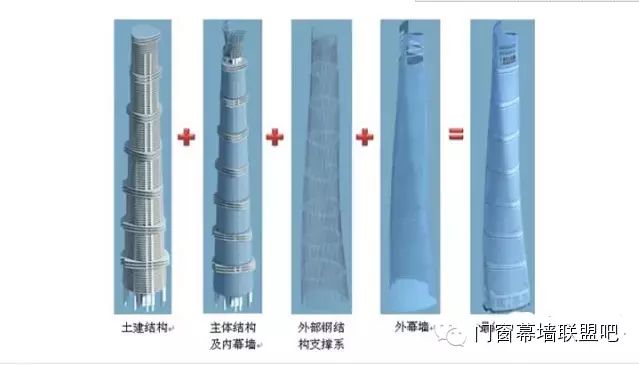

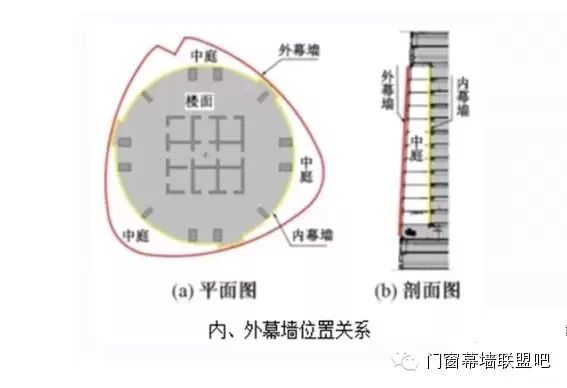

上海中心大厦采用了独特的内、外双层幕墙系统，内幕墙沿着楼板边缘呈圆柱式置。远离主体结构且扭转收缩向上的外幕墙系统是这座建筑区别于其他超高层建筑的显著特点之一。

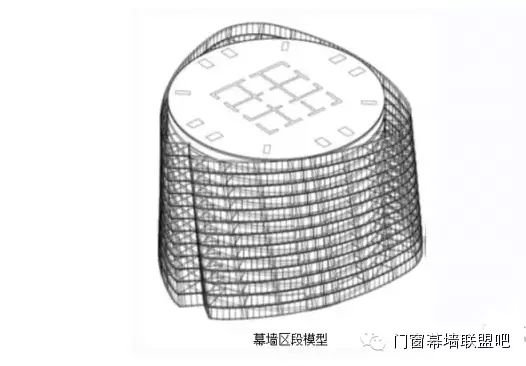

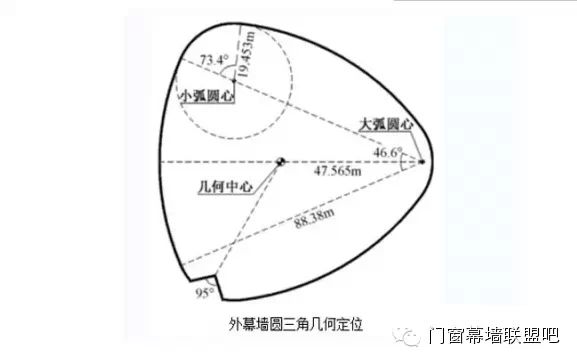

外幕墙平面形状呈一个三边鼓曲、三角倒角的等边三角形，在高度方向，绕着圆柱体楼面逐层旋转、收缩向上，由此导致内外幕墙在空间上分离。整个外幕墙系统被外伸的设备层在垂直方向上分成相对独立的9个区域（9区为塔冠区），每个区在内外幕墙之间形成宽度变化并向上延伸的12～15层、高约55～66m的流线形中庭空间。

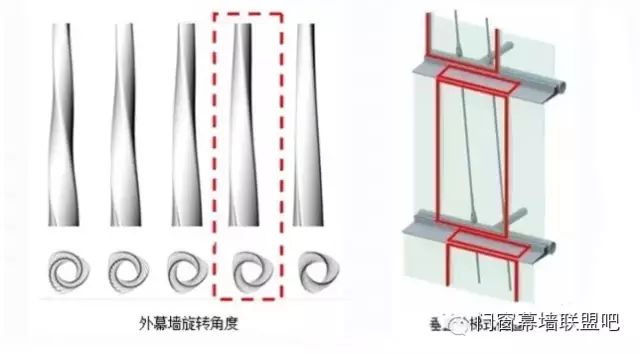

外幕墙从底到顶经过120°的旋转上升，创造了形态柔和、螺旋上升的锥体建筑形态，赋予了整个塔楼一个非常独特标志性的造型和外部立面。整楼外幕墙总面积约13.5万m2，共由17000余块板块组成。

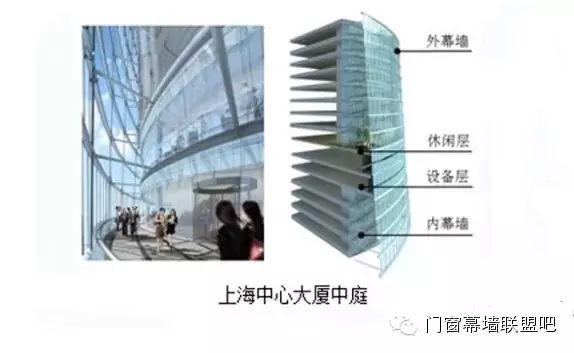

上海中心大厦的建筑师创造性地设计了从未在超高层建筑中大规模使用的双层独立玻璃幕墙，内外两层幕墙相互脱离，并只在休闲层与设备层相接，形成21个高挑、通透的中庭空间，使电梯转换层（休闲层）被充分利用成“空中大堂”，如同“垂直”城市中的空中街区广场，成为大楼各区的社交与配套服务中心，可以就“近”为空中大堂所连接的12～15层的人们提供餐厅、银行、商店等基本的配套服务，降低了人们下到地面的交通需求，既减少了麻烦，也降低了能耗。

另外，双层独立幕墙就像是大楼的两层皮肤，两层皮肤间的空间，通过通风设备的调节，可以在大厦内部和外部之间充当良好的缓冲带，就像保温瓶一样发挥节能作用。

上海中心主楼的几何外形在随高度上升的过程中围绕塔楼的几何中心，同时发生旋转和收缩两种变化。对于构成主楼旋转表皮的几何元素，设计中从工程学和美学双向角度，进行了反复论证优化。

未完待续。。。。。下回小铭将继续分享上海中心大厦幕墙结构设计，尽请期待~~
