随着low-e玻璃的发展，Low-E玻璃以其优越的节能性能越来越受到建筑市场的青睐。全国Low-E玻璃的产量持续高速增长。由于销售量的增加和制造水平的日趋成熟，low-e玻璃价格也有所降低，应用的范围从最初的高档公共建筑快速扩展到了普通的民用建筑。

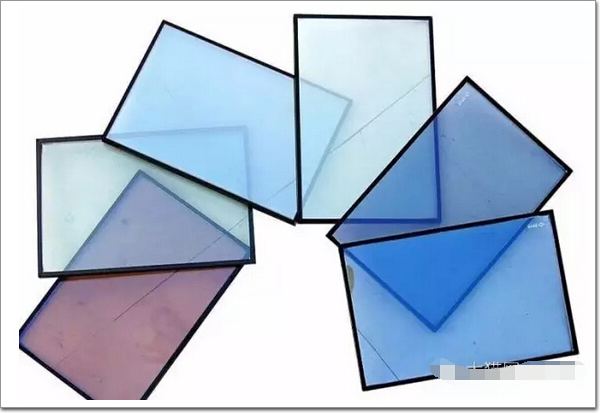

　　那么如何鉴别普通玻璃与low-e玻璃呢?

　　实际应用中，如果已经知道是Low-E玻璃，判别Low-E膜面的位置比较简单，但由于Low-E玻璃的特殊性，一般人员仅从外观上很难区分与普通镀膜玻璃甚至是非镀膜玻璃的差异。

　　1、光度计测量法鉴别Low-E玻璃最准确的方法是使用远红外分光光度计测量玻璃表面辐射率（词条“辐射率”由行业大百科提供）。按照GB/T18915.2-2002《低辐射镀膜玻璃》标准进行判定，离线Low-E玻璃辐射率≤0.15，在线Low-E玻璃辐射率≤0.25.这也是权威玻璃检测机构所使用的方法。

　　但由于只能检测小块的单片玻璃，所以中空玻璃必须被拆解成单片玻璃后才能进行。同时，由于远红外分光光度计价格昂贵，所以这种方法并不适用于加工及使用现场的快速判定。

　　2、在适用于现场的判定方法中，单片Low-E玻璃是最好判别的。目前国内市场上单片Low-E的应用主要是耀华在线Low-E玻璃，它可以像普通玻璃一样进行钢化、热弯、夹层等深加工。这种玻璃可以用便携式表面辐射率测量仪测量玻璃表面的辐射率并判定，但更为简单实用的方法是表面电阻测量法。

　　3、导电测量法由于Low-E玻璃的热反射作用实际上是膜层自由电子与电磁波作用的结果，所以Low-E玻璃的表面是导电的。

　　普通的非镀膜玻璃表面电阻值为无穷大，阳光控制镀膜玻璃依据所镀的膜层材料不同，表面电阻值会有所下降，但依然很高。Low-E玻璃表面的方块电阻值一般会在20欧姆以下。

　　利用这一特性我们可以快速地进行鉴别。玻璃表面的方块电阻值应使用四探针测试仪测量，将测量头放在干燥清洁的玻璃表面就可以测出方块电阻，方块电阻能够通过相关的公式转化成辐射率，从而判定是否为Low-E玻璃。

　　使用普通万用表也可以简单判定，将万用表笔尖放置在玻璃表面，正负笔尖间距1厘米左右，此时如果显示的电阻值在几十欧姆时，就可以判定是Low-E玻璃膜面了，如果是100欧姆以上则不是Low-E玻璃膜面。但此种方法易受笔尖间距和接触压力及接触面积影响，所以应多测几点综合判定。

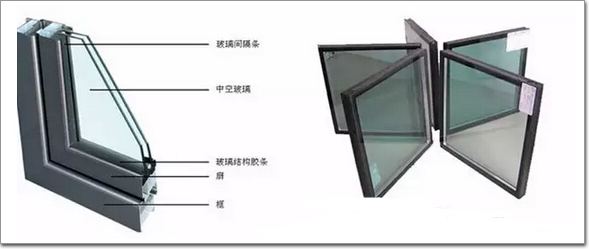

　　4、　由于合成中空玻璃时，Low-E膜面是放在中空玻璃里面，所以判定中空玻璃是否使用Low-E比较困难。

　　虽然Low-E中空玻璃比普通中空玻璃的传热系数低很多，但想在现场快速测出玻璃传热系数却不是件容易的事。目前，在不破坏中空玻璃的前提下，相对简单的办法还是使用Low-E玻璃的导电性原理。

　　利用电磁线圈或者是电容制造出一个弱电磁场，当镀有导电膜的Low-E玻璃靠近这个电磁场时，会改变电磁场的状态，从而影响输出电流或输出电压。

　　依据这一原理便可以检测出中空玻璃内部是否有Low-E膜，并可以依据变化的大小得知Low-E膜距离是远还是近。目前市场上技术比较成熟的Low-E膜面测试仪便是基于此原理，将手持式Low-E测试仪紧贴中空玻璃的表面放置，按下测试按钮，依据指示灯闪亮的状态便可以判别出是否有low-E膜面。

　　这种方法快速简单，不用拆解中空玻璃，因而具有良好的推广价值。但如果中空玻璃面积太小，检测结果易受到边部铝（词条“铝”由行业大百科提供）条或窗框的影响，其检测结果也不具有权威性，就是说，仪器判定有Low-E膜时，不能保证一定是符合标准的Low-E产品。

　　5、影像测量法目前流传着这样一种鉴别方法：将火柴或光亮物体放在窗玻璃前面，观察玻璃里面呈现的4个影像(换句话说，有4束火焰或4个物像)，若是Low-E玻璃则有一个影像的颜色不同于其他3个影像，若4个影像的颜色相同，便可确定未装Low-E玻璃。

　　这种方法是利用即使是无色的高透型Low-E玻璃也会有一点轻微的反射色的原理进行判别的，仅适用于白玻中空玻璃与无色Low-E中空玻璃之间的简单判别。

　　6、　中空Low-E玻璃还有其他一些简单的鉴别方法，虽然各有局限性，但有助于综合使用。离线Low-E合成中空时需要剔除边部膜层，所以可以通过查看玻璃边部靠近间隔条的位置是否有一道玻璃与膜的分界线来判定。

　　在线Low-E合成中空时不剔除边部膜层，所以也可以在边部密封胶未盖住玻璃内表面的地方用电阻法判定。

　　综上所述，单片Low-E玻璃的鉴别方法比较简单，中空Low-E在不拆解的情况下很难精确判定，目前许多研究人员正在研究更为实用的检测仪器。

　　在实际工程应用时，我们可以通过上述的多种办法综合进行判定，但最为准确的途径，还是推荐从实际产品中随机抽取样品送到权威检测部门测试的方法，既能鉴别是否为Low-E玻璃，又能测试其性能的高低。
